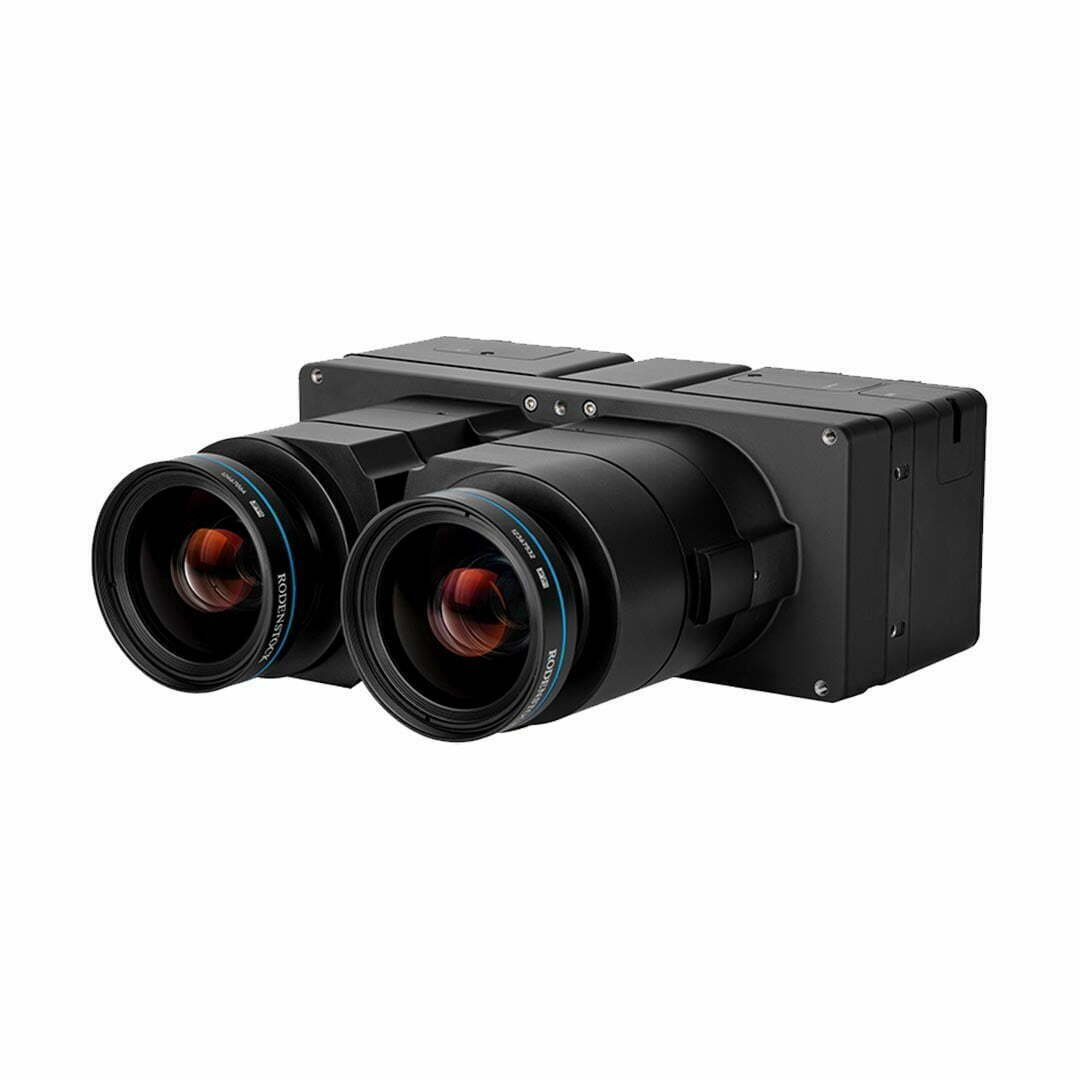

PhaseOne iXM-RS280F
Her Ayrıntı Önemlidir: Phase One P3 ile Mükemmel Görüntü Kalitesi!
Large Format iXM-RS 280F 20.000 pikselin üzerinde çözünürlüğe sahip geniş format seçeneğidir. Nihai fotogrametrik ürünlerin genel kalitesini ve doğruluğunu artırarak en yüksek görüntü yakalama oranını ve dinamik aralığı sağlar. PhaseOne’ın 280 MP metrik kamerası üstün görüntü kalitesi sağlamak için çift 90 mm lense sahiptir. Bu geniş formatlı kamera, 83dB’de çok yüksek dinamik aralığa sahip arkadan aydınlatmalı CMOS sensörleri kullanarak kullanıcıların günde daha fazla saat uçmasını ve yılda daha fazla uçuş gerçekleştirmesini sağlar.
Yeni nesil CMOS sensör, yüksek hızlı deklanşörler (1/2000 saniyeye kadar) ve daha yüksek hassasiyetli piksel tasarımı kullanılarak etkinleştirilen daha kısa pozlama süreleri sayesinde hareket bulanıklığını ortadan kaldırır. RS deklanşör teknolojisi ile birleştirilen kamera, diğer FMC yeteneklerine sahip kameraların üstesinden gelen keskin netlikte görüntüler sağlar.
4-Bant Konfigürasyon
Phase One, RGB ve NIR görüntülerinin eşzamanlı olarak alınması için ek bir konfigürasyon sunar. RGB görüntüleri elde etmek için çift 90 mm lensli bir iXM-RS280F kamera ve 50 mm lensli ek bir NIR kameranın kombinasyonu, 4 bantlı (R, G, B, NIR) veya CIR görüntüleri sağlar.
Geniş formatlı kamera, 20.000’den fazla piksel genişliği, kompakt boyut ve ağırlığı ile 280MP bu çözüm, piyasada bulunan diğer tüm geniş formatlı sistemlere kıyasla daha yüksek yatırım getirisi sağlar.
280MP çözümümüz, en yüksek görüntü yakalama oranını ve dinamik aralığı sunarak nihai fotogrametrik ürünlerin genel kalitesini ve doğruluğunu artırır, geniş formatlı kamera hizmeti sunar.
İXM-RS 280F, kompakt ve hafif bir sistem olup; DSM400 gyrostabilized mount ile kolayca entegre edilebilmektedir.
Aerial çözümü; iX Controller, GNSS / IMU alıcısı (POS AV serisi), Somag gyro-stabilize mount (DSM 400), Phase One uçuş planlama ve yönetim yazılımı iX Plan ve iX Flight ve iX Capture’dan oluşur.
Genel Özellikler:
- Arkadan aydınlatmalı (BSI) CMOS sensörü,
- Geniş dinamik alan,
- Geliştirilmiş ışık hassasiyeti,
- Günde daha fazla uçuş saati ve her yıl elde edilebilecek daha fazla uçuş,
- Düşük ışık koşullarında korunan çözünürlük,.
- Çeşitli hava taşıtlarında kullanım için hafif ve kompakt sistem.
Teknik Özellikler
| IXM-RS280F | IXM-RS280F 4-BAND | |
|---|---|---|
| Çerçeve Geometrisi | Merkezi Projeksiyon | |
| Çözünürlük | 280 MP — 20150 x 14118 piksel | |
| Görüntü Formatı | PhaseOne RAW, IIQ-L, IIQ-S | |
| Çıktı Formatı | 8 ve 16 Bit TIFF veya JPEG’de; bozulmasız RGB | 8 ve 16 Bit TIFF veya JPEG’de; bozulmasız RGB, NIR, CIR, RGBN, NVDI |
| RGB/NIR Oranı | – | 1:1.8 |
| 10 cm GSD(m) için Çerçeve Genişliği | 2,015 | |
| 10 cm GSD(m) için Çerçeve Yüksekliği | 1,412 | |
| 10 cm GSD(m) için Çerçeve Alanı (sq.km) | 2.84 | |
| 8 bit TIFF için Ortalama Görüntü Boyutu | 833 MB | 1100 MB |
| Lens Tipi | Rodenstock | |
| Lens Sayısı | 2 | 3 |
| Odak Uzaklığı | 90 mm | 90 mm & 50 mm |
| FOV (uçuşa dik) | 45.7° | |
| FOV (uçuş boyunca) | 32.9° | |
| Diyafram Aralığı | f/5.6 — f/11 | |
| Pozlama | Leaf Shutter | |
| Shutter Hızı | 1/2000 saniyeye kadar | |
| Görüntü Alım Sıklığı | 2 kare/saniye | |
| Işık Hassasiyeti (ISO) | 50-6400 | |
| Dinamik Aralık (dB) | 83 dB | |
| NIR Aralığı | – | 720 – 1000 nm |
| Senkronizasyon (μsec) | 100 | |
| Sensör Özellikleri | ||
| Sensör Tipi | CMOS | |
| Sensör Sayısı | 2 | 3 |
| Piksel Boyutu | 3.76μm | |
| Dizi (piksel) | 14204 x 10652 piksel | |
| Analog – Sayısal Dönüşüm (bit) | 14 bit | |
| Uçuş Özellikleri | ||
| 1 Piksel Altında Hareket Bulanıklığı ile 10 GSD için Maks. Yer Hızı (knot) | 390 | |
| 150 Knotta 10 GSD Maks. Ön Bindirme (%) | 97 | |
| %20 Yan Bindirme için Maks. Ortofoto Açısı (deg) | 37 | |
| 10 cm GSD için Uçuş Yüksekliği (feet) | 7853 | |
| Çalışma Koşulları | ||
| Güç Girişi (VDC) | 12 — 30 V | |
| Maksimum Güç Tüketimi | 32 W | 48 W |
| Nem (%) | 15% — 80% | |
| Sıcaklık | -10 — 40°C | |
| Onaylar | FCC (Class A), CE, RoHS | |
| PAS 280 MK2 Özellikleri | ||
| Sistem Ağırlığı | 32 kg | 33.5 kg |
| Sistem Boyutları | 460 mm x 430 mm x 440 mm | |
| Navigasyon için Pilot Monitörü | 7″ | |
| Kamera İdaresi için Operatör Monitörü | 15″ | |
| Gyro-stabilizer SOMAG | DSM400 | |
| Güç Tüketimi | 6A, 28V | |
| iX Denetleyici MK5 Özellikleri | ||
| Bağlantı Arayüzleri | USB3, Kamera ve GNSS için güç ve kontrol portları | |
| Depolama Kapasitesi | 2 TB | |
| Depolama Birimi | SSD | |
| Değiştirilebilir Depolama Birimi | Evet | |
| GNSS/IMU Konfigürasyonu | AP180 (IMU – 69) AP310 (IMU – 82) AP510 (IMU – 91) AP610 (IMU – 57) | |
