Hassas konumlandırmanın
merkezinde Antares.

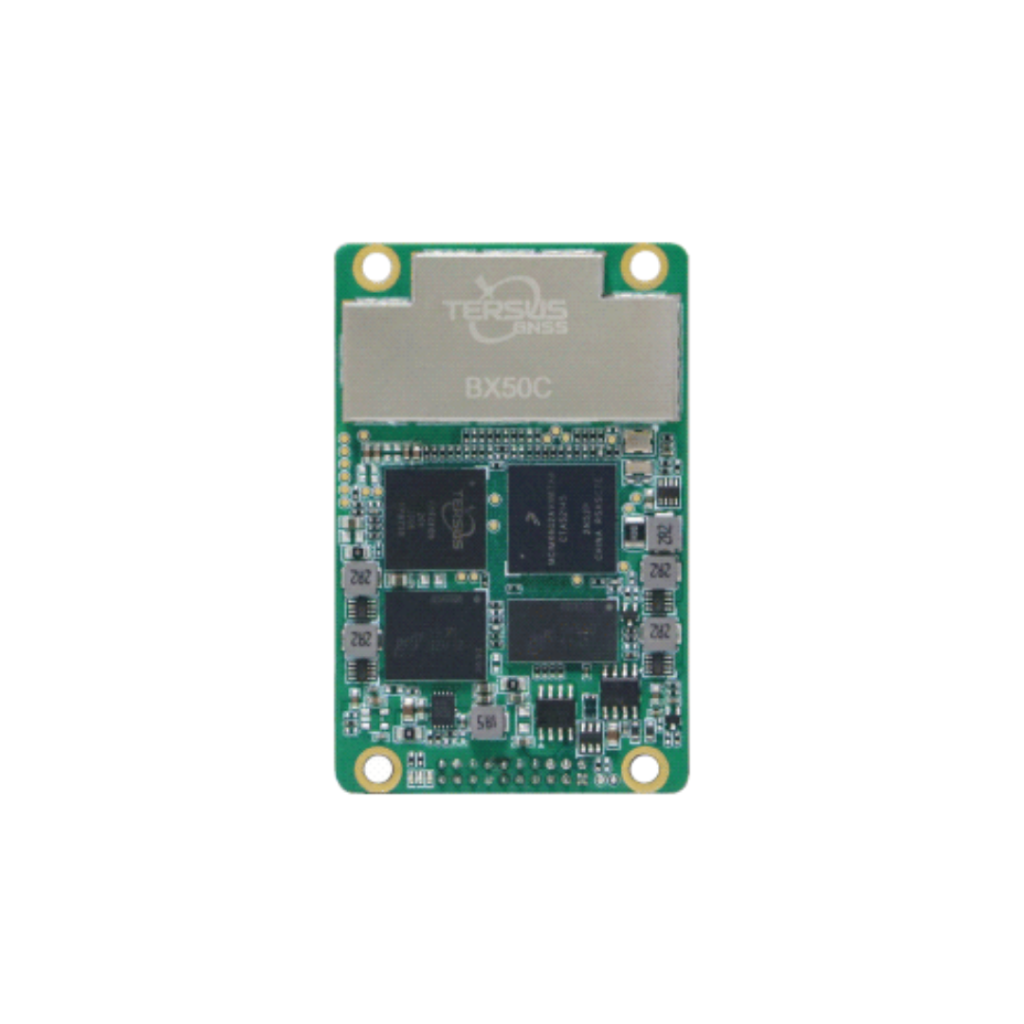

Tersus BX50C, Antares çipi ve ExtremeRTK™ teknolojisiyle çoklu sistem, çoklu frekans GNSS takibi sunar. Gerçek zamanlı parazit izleme, 1792 kanal ve düşük güç tüketimi; gömülü konumlandırma uygulamalarını destekler.
- GNSS kanalı
- 1792
- Çözüm ve ham veri çıkışı
- 20 Hz’e kadar
- GNSS takibi
- 7 sistem
- Tersus GNSS çipi
- Antares
Santimetre düzeyinde RTK konumlandırma; uygun düzeltme verisi, anten kurulumu ve uydu izleme koşullarıyla elde edilir.
TEKNOLOJİ VE PERFORMANS
Ayrıntılar fark yaratır.
Tersus Antares çipi
Tersus tarafından geliştirilen Antares, 55 nm üretim süreci ve güç yönetimi yapısıyla kartın merkezinde yer alır.
Gerçek zamanlı parazit yönetimi
Parazit oluşturan sinyaller izlenir ve gelişmiş algoritmalarla otomatik olarak filtrelenir.
Geniş GNSS kapsamı
GPS, GLONASS, BeiDou, Galileo, QZSS, SBAS ve IRNSS takibi; 1792 kanallı mimariyle desteklenir.
ExtremeRTK™ konumlandırma
Tersus GNSS motoru, santimetre düzeyinde RTK konumlandırma için tasarlanmıştır.
20 Hz’e kadar güncelleme
RTK çözüm güncellemeleri ve ham veri çıkışı 20 Hz’e kadar desteklenir.
Entegrasyona hazır bağlantılar
COM, USB, CAN, PPS çıkışı ve olay işareti girişi; farklı sistemlerin veri ve zamanlama gereksinimlerini karşılar.
UYGULAMA ALANLARI
Projenize uyum sağlayan teknoloji.
GNSS alıcı geliştirme
Kendi alıcınızı çoklu GNSS sistemi desteğiyle geliştirin.
Kontrol ve navigasyon
RTK konumunu ve ham gözlemleri uygulamanıza aktarın.
Gömülü sistemler
Haberleşme ve zamanlama bağlantılarıyla farklı donanımlara entegre edin.
İŞ AKIŞI
Üç adımda uygulamaya.
Bağlayın
Anten, besleme ve haberleşme bağlantılarını sistem tasarımınıza göre düzenleyin.
Yapılandırın
Konumlandırma modunu, veri çıkışını ve kayıt ayarlarını uygulamanıza göre seçin.
Doğrulayın
Saha koşullarında konum çözümünü, zaman eşlemesini ve veri akışını kontrol edin.
OEM kart entegrasyonunda besleme, pin dizilimi, anten ve protokol gereksinimleri kullanılan donanım sürümüne göre kontrol edilmelidir.
TEKNİK ÖZELLİKLER
Teknik ayrıntıları inceleyin.
GNSS sinyal desteği
| Kanal sayısı | 1792 |
|---|---|
| GPS | L1 C/A, L1C, L2C, L2P, L5C |
| GLONASS | L1OF, L1OC, L2OF, L2OC, L3OC |
| BeiDou | B1I, B2I, B3I, B1C, B2a, B2b |
| Galileo | E1, E5a, E5b, E5AltBOC, E6 |
| QZSS | L1 C/A, L1C, L2C, L5C |
| SBAS | L1 C/A, L5 |
| IRNSS | L5 |
İşlem, donanım ve bağlantılar
| Çip / üretim süreci | Tersus Antares / 55 nm |
|---|---|
| RTK motoru | Tersus ExtremeRTK™ |
| RTK çözümü / ham veri çıkışı | 20 Hz’e kadar |
| Parazit yönetimi | Gerçek zamanlı izleme ve otomatik filtreleme |
| Arayüzler | COM, USB, CAN |
| Zamanlama | PPS çıkışı ve olay işareti girişi |
| Güç tüketimi | Düşük güç tüketimi için tasarlanmış yapı |
Santimetre düzeyinde RTK konumlandırma; uygun düzeltme verisi, anten kurulumu ve uydu izleme koşullarıyla elde edilir. OEM kart entegrasyonunda besleme, pin dizilimi, anten ve protokol gereksinimleri kullanılan donanım sürümüne göre kontrol edilmelidir.
