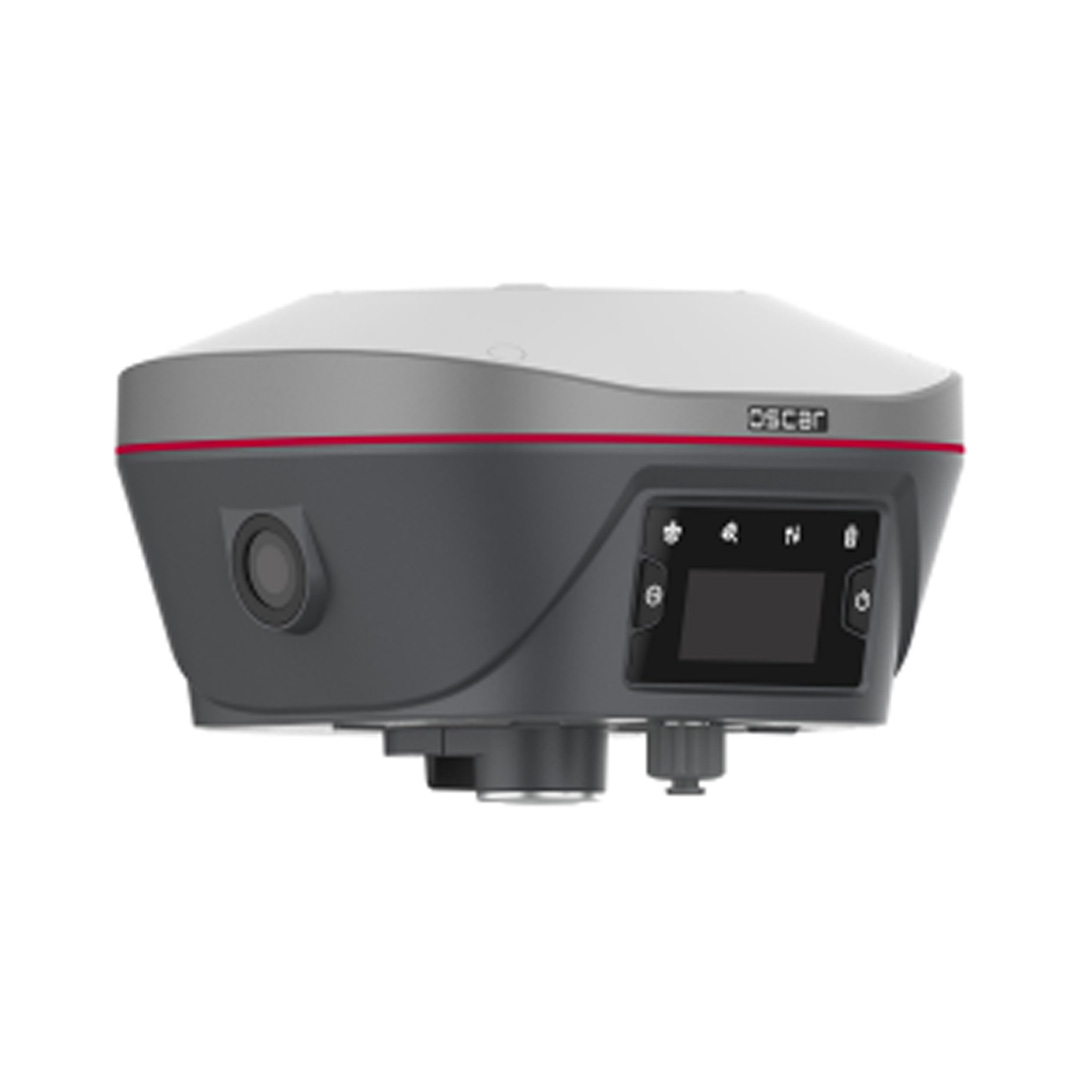

Tersus Oscar Trek Kamerali GNSS Alıcısı

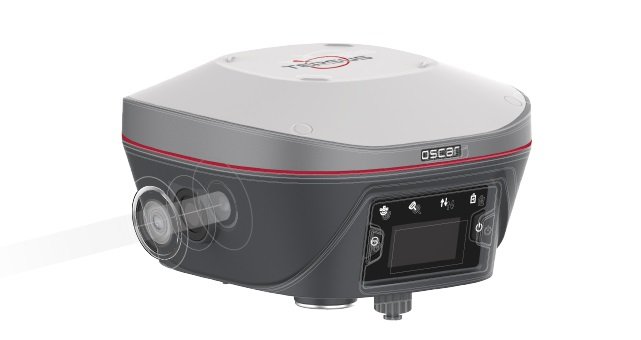

Oscar Trek Kameralı GNSS Alıcısı, görsel konumlandırma teknolojisi, GNSS, IMU ve bir kameranın yenilikçi bir entegrasyonu olan en son yüksek hassasiyetli GNSS RTK sistemidir.

Yüksek hassasiyet, yüksek verimlilik ve çok noktalı ölçüm elde etmek için gördüklerinizi ölçmenizi sağlar.

Aynı zamanda manyetik bozulmalara karşı dayanıklı, kalibrasyon gerektirmeyen eğik ölçme fonksiyonunu da destekler, düzeç gerekli değildir.

1,54 inç interaktif ekranı ile kolayca konfigüre edebilirsiniz. Dahili çoklu GNSS  uydu sistemlerinden sinyal alabilme ve çok frekanslı GNSS kartıyla Oscar Trek GNSS Alıcısı, yüksek doğruluk ve kararlı sinyal algılama sağlayabilir. Yüksek performanslı anten, ilk düzeltme süresini (TTFF) hızlandırabilir ve anti-parazit performansını iyileştirebilir. Yerleşik büyük kapasiteli pil çıkarılabilir; iki pil, 4G/3G/2G ağı ve Rover radyo modunda 16 saate kadar saha çalışmasını destekler. Dahili UHF radyo modülü uzun mesafe iletişimini destekler. Sağlam gövde, ekipmanı sert çevre koşullarından koruma sağlar.

Eğik Ölçüm

✓ Tüm GNSS uydu sistemlerini  ve frekanslarını destekler.

  • GPS L1 C/A, L2C, L2P, L5
  • GLONASS L1 C/A, L2 C/A
  • BeiDou B1, B2, B3, BDS-3’ü destekler
  • Galileo E1, E5a, E5b
  • QZSS L1 C/A, L2C, L5
  • SBAS, WAAS, EGNOS, GAGAN, SDCM, MSAS’ı destekler

✓ 576 kanalı destekler

✓ Yenilikçi görsel konumlandırma teknolojisi ile  hassas ölçümler elde eder

✓ Gördüğünüzü ölçün, zamandan tasarruf sağlayın.

✓ 410-470MHz UHF radyo, 4G ağı, Wi-Fi, Bluetooth, NFC özellikleri

✓ Kalibrasyonsuz ve  manyetik bozulmalara karşı dayanıklı eğik ölçme teknolojisi

✓ 16GB dahili depolama

✓ 4G/3G/2G ağlarında 16 saate kadar çalışma ve Rover radyo modu

✓ Zorlu çevre koşullarında güvenilirlik için IP68 toz ve su geçirmez muhafaza

✓ Tersus Caster Hizmetinin ücretsiz aboneliği (TCS): düzeltme verilerini Oscar Base’den Rover’a iletebilme.

Nuwa App

Nuwa, Android OS (İşletim Sistemi) tabanlı, tüm hakları Tersus GNSS Inc. tarafından tasarlanmış bir GNSS Alıcısı kontrol yazılımıdır. Nuwa basit, kullanımı kolay ve kullanıcı dostu bir arayüze sahiptir. David GNSS alıcısı, Oscar GNSS Alıcısı ve NMEA-0183’ü destekleyen diğer alıcılarla çalışacak şekilde tasarlanmıştır.

Genel Özellikler

  • Bluetooth ve USB bağlantısını destekler
  • RTK, Ağ RTK, PPP- RTK ve Statik Ölçüm Yöntemlerini Destekler
  • Arka plan haritasına sahip Grafik Arayüz (çevrimiçi/içe aktarma)
  • CAD, Yol, Nokta, Hat Aplikasyonu
  • Veri Yönetimi (birden çok formatı içe/dışa aktar)
  • Çeşitli yerleşik araçlar
  • Jeodezik Hesaplar (Alan Hesabı, Hacim Hesabı vb.)
Teknik Özellikler

Sinyal Takibi:

GPS: L1 C/A, L2C, L2P, L5;
GLONAS: L1 C/A, L2 C/A
BDS: B1, B2, B3, BDS-3’ü destekler
Galileo: E1, E5a, E5b
QZSS: L1 C/A, L2C, L5
SBAS: WAAS, EGNOS, GAGAN, SDCM, MSAS’ı destekler

Kanal sayısı: 576

Görüntü Noktası Ölçüm Doğruluğu: 2 cm – 4 cm (2B), nesneye 2 ila 10 m mesafe içinde (1)

Eğik ölçme Doğruluğu (Eğim açısı sınırı olmadan): ≤2cm(60° içinde)

Tek Nokta Konumlandırma Doğruluğu (RMS):
– Yatay: 1,5 m
– Dikey: 3,0 m

DGPS Konumlandırma Doğruluğu (RMS):
– Yatay: 0,25m
– Dikey: 0,5 m

Yüksek Hassasiyetli Statik (RMS):
– Yatay: 2,5 mm+0,1 ppm
– Dikey: 3,5 mm+0,4 ppm

Statik ve Hızlı Statik (RMS):
– Yatay: 2,5 mm+0,5 ppm
– Dikey: 5mm+0,5ppm

Sonradan İşlenmiş Kinematik (RMS):
– Yatay: 8mm+1ppm
– Dikey: 15mm+1ppm

Gerçek Zamanlı Kinematik (RMS):
– Yatay: 8mm+1ppm
– Dikey: 15mm+1ppm

Başlatma : 4s(2)

Başlatma Güvenilirliği: >%99,99(3)

Ağ Gerçek Zamanlı Kinematik (RMS):
– Yatay: 8mm+0,5ppm
– Dikey: 15mm+0,5ppm

Zamanlama Doğruluğu (RMS): 20ns

Hız Doğruluğu (RMS): 0,03 m/s

İlk Sabitlenme Zamanı (TTFF):
– Hızlı Başlatma: <35s
– Başlatma: <10s

Tekrar başlatma: <1s

Gözlem Doğruluğu (zenit yönü):
– C/A Kodu: 10cm
– P Kodu: 10cm
– Taşıyıcı Faz: 1mm

Aktif Piksel: 1920*1200

Odak Uzaklığı: 3,24 mm

Görüş Açısı: D:88,2° D:80,2° Y:51°

TV Bozulması: <%0,1

İşletim Sistemi: Linux

Depolama: Dahili 16GB

Farklı Veri Formatı:
CMR, CMR+ (yalnızca GPS),
RTCM 2.3, RTCM3.0, RTCM3.1, RTCM3.2

Veri Çıkışı: RINEX, NMEA-0183, Tersus ikili

Veri Güncelleme Hızı: 20Hz

Hücresel: 4G LTE/UMTS/GSM

Hücresel Bantlar:
FDD LTE 1,2,3,4,5,7,8,12,13,18,19,20,25,26,28
TDD LTE 38,39,40,41
UMTS 1,2,4,5,6,8,19
GSM 2,3,5,8

Ağ Protokolleri: Ntrip İstemcisi, Ntrip Sunucusu, TCP, Tersus Caster Hizmeti (TCS)

NFC: Destek

Wi-Fi: 802.11b/g

Bluetooth: 4.1

Dahili Radyo

RF İletim Gücü: 0,5W/1W/2W

Frekans Aralığı: 410MHz ~ 470MHz

Çalışma Modu: Yarı çift yönlü

Kanal Aralığı: 12.5KHz / 25KHz

Modülasyon Türü: GMSK, 4FSK

Hava Baud Hızı: 4800/9600/19200bps

Mesafe : >5 km

Radyo Protokolleri: TrimTalk450, TrimMark 3, South, Transparent, Satel

USB OTG: USB 2.0 x1

Seri Bağlantı Noktaları: RS232 x1

COM Baud Hızı: 921600bps’ye kadar

Giriş Gerilimi: 9~28V DC

Güç Tüketimi:
Ağ veya Radyo Alma Modu: ≈ 5W
Radyo İletim Modu (0,5W): ≈ 8W
Radyo İletim Modu (1W): ≈ 9W
Radyo İletim Modu (2W): ≈ 11W

Lityum Pil: 7,4V 6400mAh x2

Pil Şarj Sıcaklığı: +10°C ~ +45°C

Pil Çalışma Süresi: 8 saate kadar (4)

Güç Göstergeli Akıllı Pil: Destek

Elektronik Kabarcık: Destek

Ekran: 1,54” OLED

Düğmeler: FN, AÇIK/KAPALI

LED göstergeler: Uydu, Eğim, Düzeltme verileri, Güç

Boyut: 157x157x103mm(5)

Ağırlık: ≈ 1,2 kg (pilsiz)≈ 1,4 kg (pil ile)(5)

Çalışma Sıcaklığı: -40°C ~ +70°C

Depolama Sıcaklığı: -55°C ~ +85°C

Bağıl Nem: %100 yoğunlaşmamış

Toz ve Su Geçirmez: IP68

Betona Direk Düşüşü: 2m

Titreşim: MIL-STD-810G, ŞEKİL 514.6C-1

Tersus Nuwa

  1. Ölçüm hassasiyeti sinyal yansıma, engeller, uydu geometrisi, atmosfer koşulları vb. anomanilere bağlı olabilir.
  2. Başlatma süresi, uydu sayısı, gözlem süresi, atmosferik koşullar, sinyal yansıması, engeller, uydu geometrisi vb. dahil olmak üzere çeşitli faktörlere bağlıdır.
  3. Başlatma güvenilirliği atmosferik koşullardan, sinyal yansıması ve uydu geometrisinden etkilenebilir.
  4. Oscar Trek aynı anda bir pil kullanır, diğeri yedektir. Trek çalışırken her pil 8 saate kadar dayanır
    4G/3G/2G ağı ve Rover radyo modu. İki pil toplamda 16 saate kadar sürekli kullanım sağlar.
    Pilin çalışma süresi çalışma ortamına, çalışma sıcaklığına ve pil ömrüne bağlıdır.
  5. Gerçek boyut/ağırlık, üretim sürecine ve ölçüm yöntemine bağlı olarak değişiklik gösterebilir.
