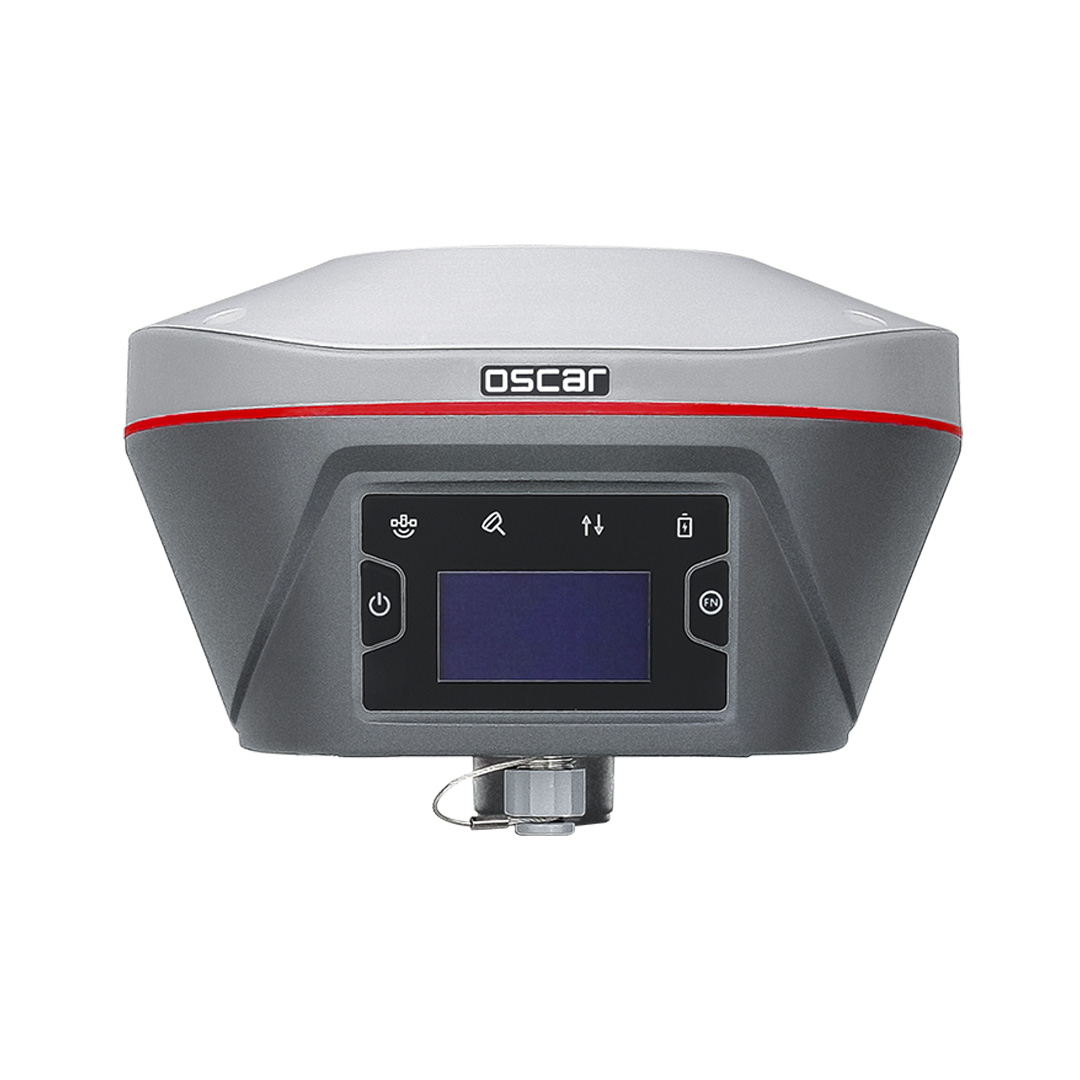

TERSUS – Oscar Ultimate GNSS Alıcısı
Farkımız; Biz Daima Yanınızdayız.
Oscar GNSS Alıcı yeni nesil bir GNSS RTK sistemidir.
- Kalibrasyon gerektirmez, manyetik bozulmalardan etkilenmez, alıcıyı düzeçte tutma gereksinimini ortadan kaldırır ve eğim ölçme işlevini destekler.

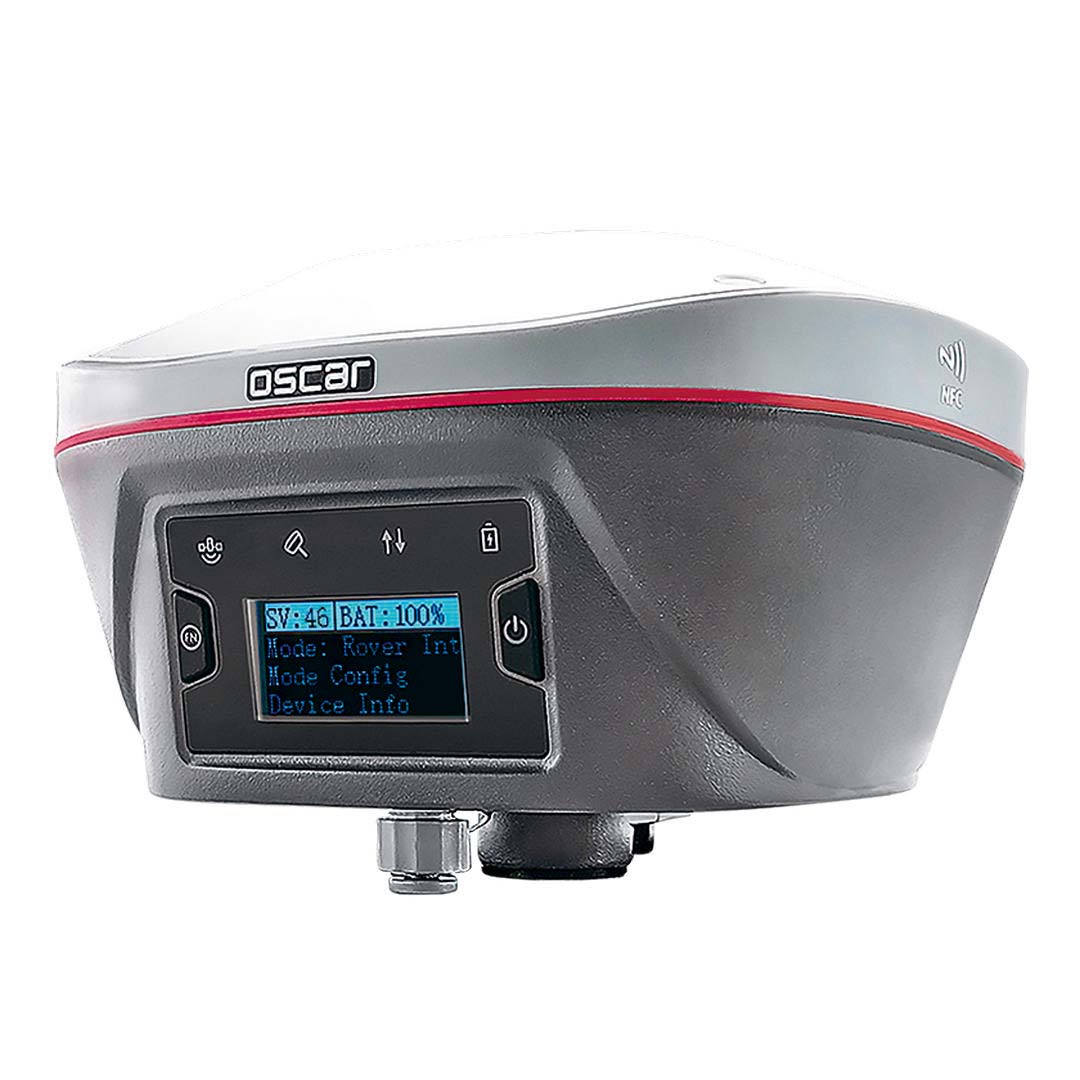

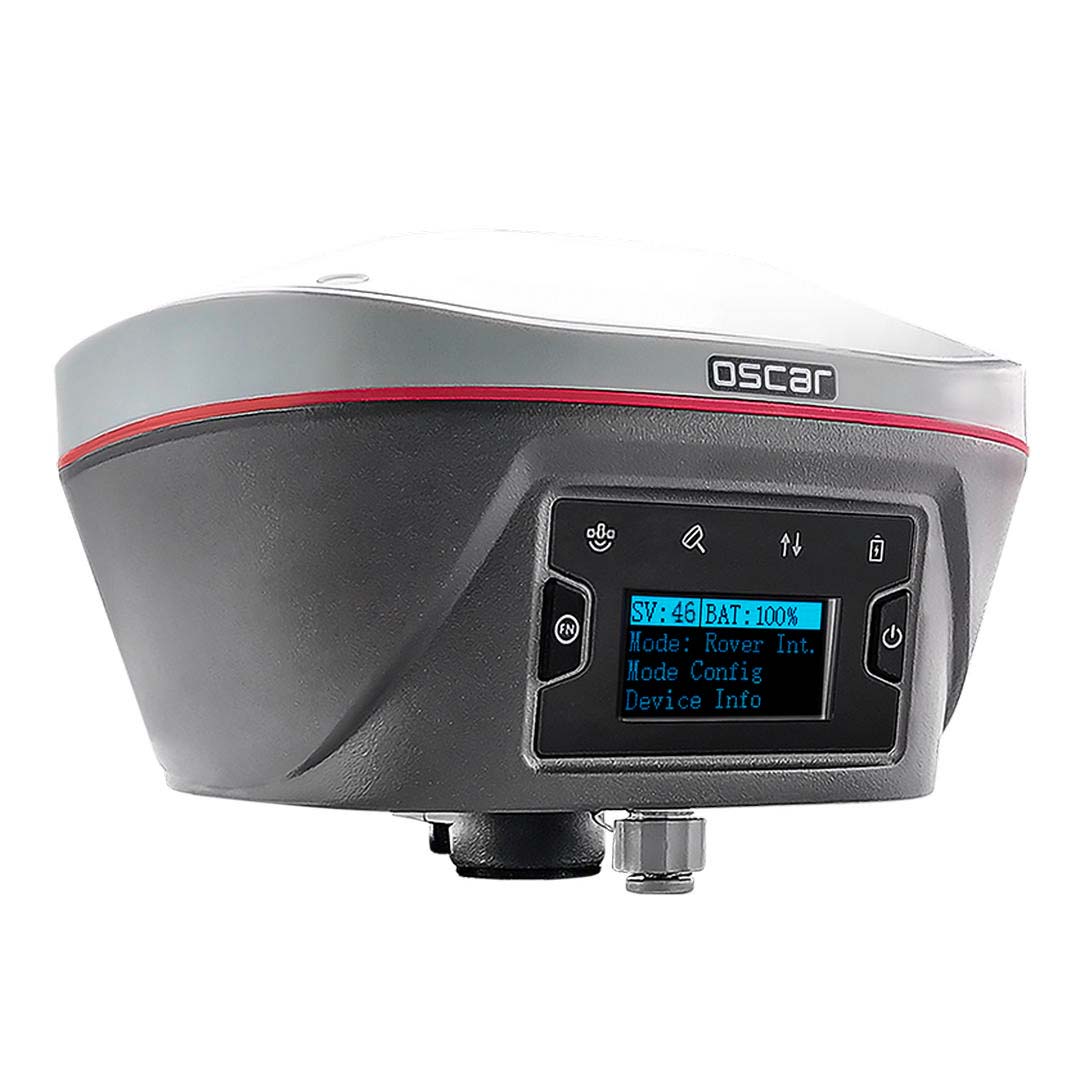

- 1,54 inç etkileşimi olan ekranı sayesinde kolay yapılandırma sağlar.
- Oscar GNSS alıcısı size, çok frekanslı GNSS kartı ve dahili yüksek performanslı çoklu konumlama uydu sistemi sayesinde kesintisiz uydu sinyal takibi ve yüksek doğruluk sağlar.

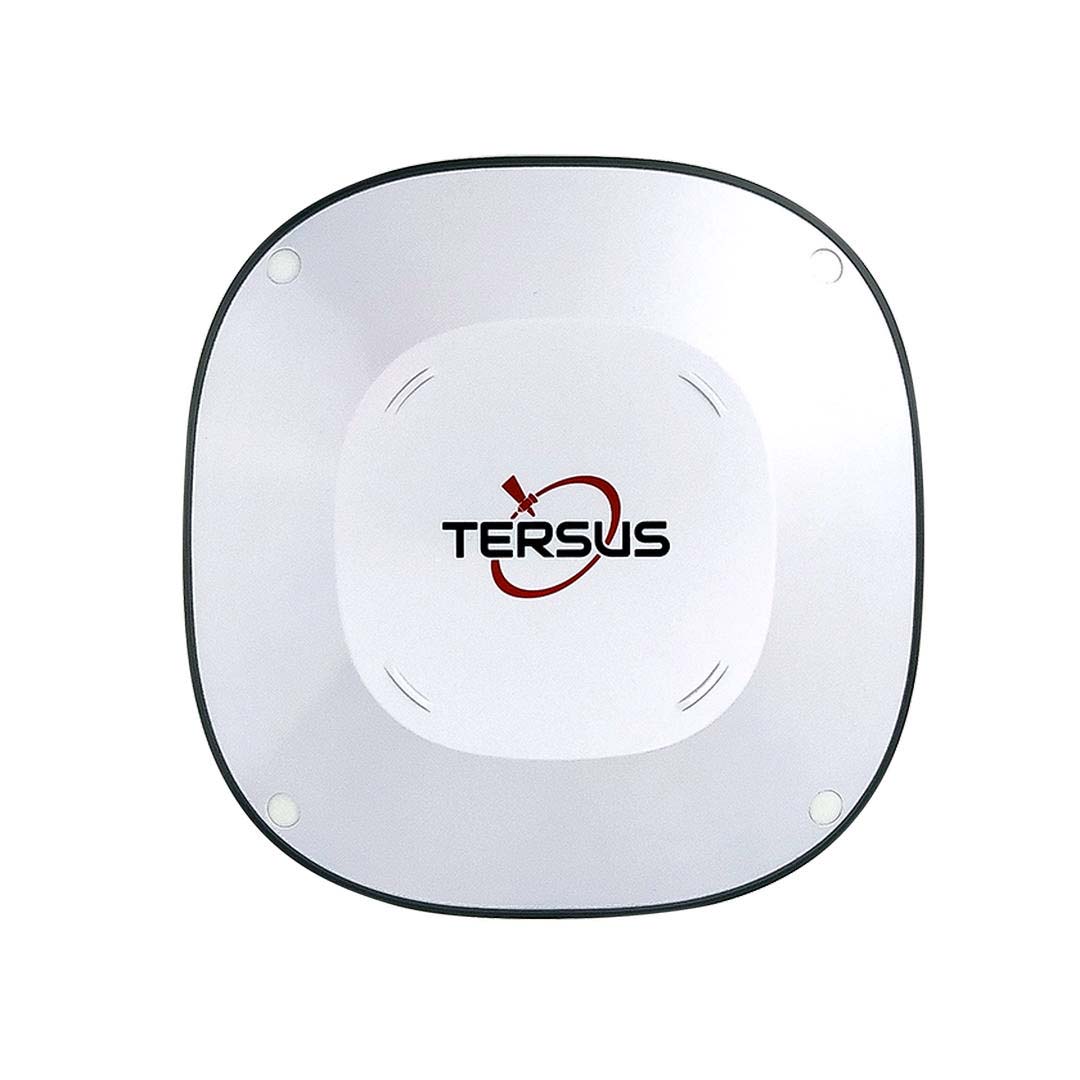

- Yüksek performanslı anteni sayesinde, TTFF yani ilk düzeltme süresini hızlandırır. Ayrıca anti-parazit performansını artırır.
- Dahili büyük kapasiteli çıkarılabilir 2 pil ve 4G / 3G / 2G iletişim ile Ağ RTK ve Radio RTK modlarında 16 saate kadar sahada kesintisiz çalışabilmenizi sağlar.
- Dahili UHF radyo modülü uzun mesafe iletişimini destekler.
- Dayanıklı gövdesi ve üstün tasarımı ile en zor arazi koşullarında çalışmanıza olanak sağlar.
(3 Yıl Garanti)
Kutu İçeriği
- 1x Tersus Oscar Ultimate GNSS Alıcı
- 2x BN20 Batarya
- 1x CN20 Şarj Aleti
- 1x CN20 Şarj Kablosu
- 1x CN20 Şarj Adaptörü
- 1x GNSS Anten Konektörü
- 1x Yükseklik Ölçüm Aleti
- 1x 410-470 MHz Radyo Anteni
- 1x miniUSB Kablo
- 1x miniUSB-OTG Kablo

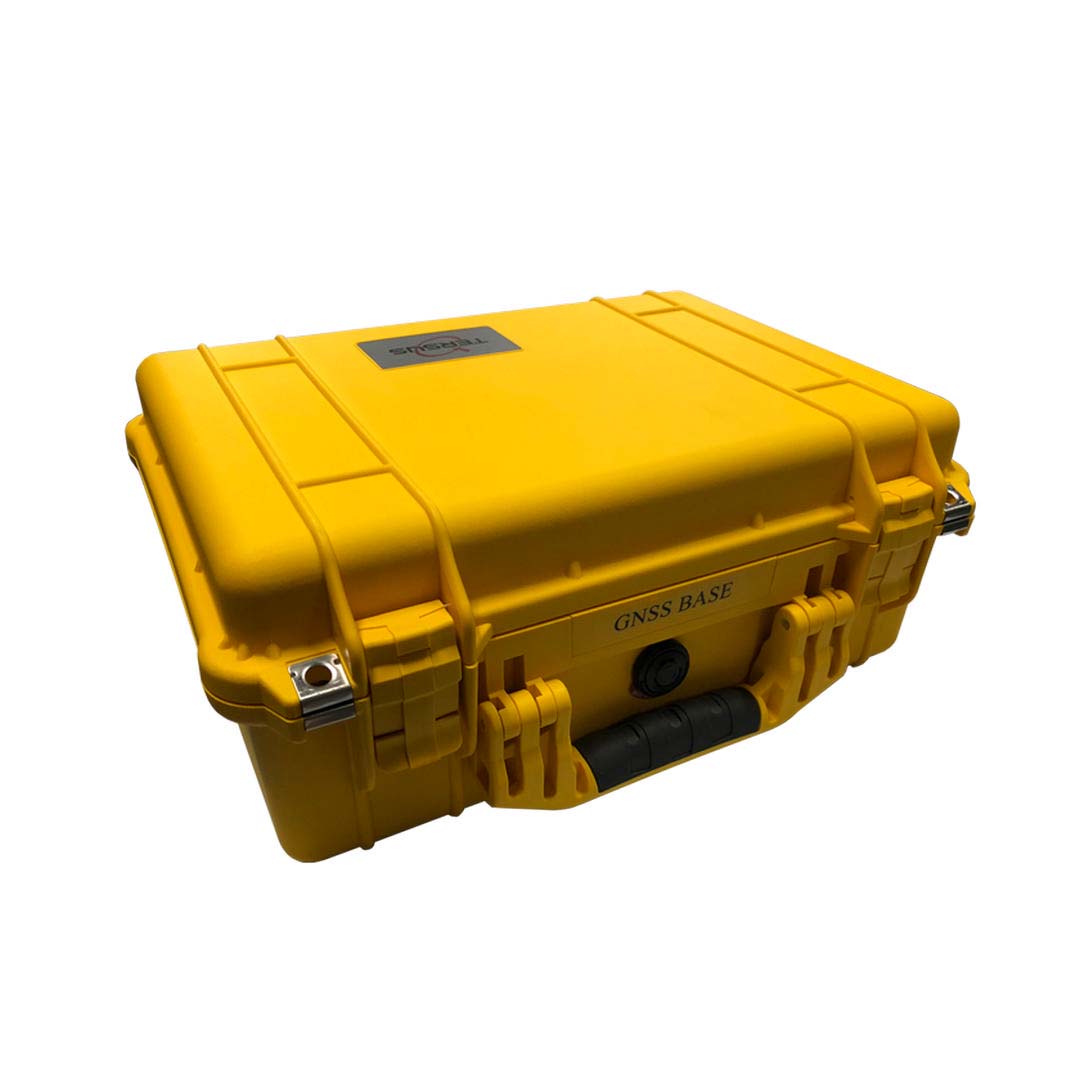

- Sert Taşıma Çantası
- Kullanım Klavuzu
- Garanti Kartı
Airmim
TERSUS - Oscar Ultimate GNSS Alıcısı
Farkımız; Biz Daima Yanınızdayız. \n \n Oscar GNSS Alıcı yeni nesil bir GNSS RTK sistemidir. \n \n Kalibrasyon gerektirmez, manyetik bozulmalardan etkilenmez, alıcıyı düzeçte tutma gereksinimini ortadan kaldırır ve eğim ölçme işlevini destekler. \n 1,54 inç etkileşimi olan ekranı sayesinde kolay yapılandırma sağlar. \n Oscar GNSS alıcısı size, çok frekanslı GNSS kartı ve dahili yüksek performanslı çoklu konumlama uydu sistemi sayesinde kesintisiz uydu sinyal takibi ve yüksek doğruluk sağlar. \n Yüksek performanslı anteni sayesinde, TTFF yani ilk düzeltme süresini hızlandırır. Ayrıca anti-parazit performansını artırır. \n Dahili büyük kapasiteli çıkarılabilir 2 pil ve 4G / 3G / 2G iletişim ile Ağ RTK ve Radio RTK modlarında 16 saate kadar sahada kesintisiz çalışabilmenizi sağlar. \n Dahili UHF radyo modülü uzun mesafe iletişimini destekler. \n Dayanıklı gövdesi ve üstün tasarımı ile en zor arazi koşullarında çalışmanıza olanak sağlar. \n \n (3 Yıl Garanti) \n \n Kutu İçeriği \n \n 1x Tersus Oscar Ultimate GNSS Alıcı \n 2x BN20 Batarya \n 1x CN20 Şarj Aleti \n 1x CN20 Şarj Kablosu \n 1x CN20 Şarj Adaptörü \n 1x GNSS Anten Konektörü \n 1x Yükseklik Ölçüm Aleti \n 1x 410-470 MHz Radyo Anteni \n 1x miniUSB Kablo \n 1x miniUSB-OTG Kablo \n Sert Taşıma Çantası \n Kullanım Klavuzu \n Garanti Kartı \n
- Tüm konumlama uydu sitemlerini ve frekansları destekler:
- 576 kanalı destekler
- 410-470MHz UHF radio, 4G network, Wi-Fi, Bluetooth, NFC
- Manyetik bozulmalara dayanıklı kalibrasyonsuz eğim sensörü
- Çeşitli çalışma modları
- 16GB/8GB dahili hafıza
- 4G/3G/2G ağ RTK ve Radio RTK modlarında 16 saate kadar çalışma
- Zorlu çevre koşullarında, IP68 güvenirlik sınıfı ile toz ve su geçirmez muhafaza
- Tersus Caster Service’in (TCS) ücretsiz aboneliği: düzeltme verilerini Oscar Sabit’ten Geziciye aktarır.
Temel Özellikler
Tüm konumlama uydu sitemlerini ve frekansları destekler:- GPS L1C/A, L2C, L2P, L5
- GLONASS L1C/A, L2C/A
- BeiDou B1, B2, B3
- Galileo E1, E5A, E5B
- QZSS L1C/A, L1C, L2C, L5
- SBAS (EGNOS, WAAS, MSAS, GAGAN) L1C/A
576 kanalı destekler
410-470MHz UHF radio, 4G network, Wi-Fi, Bluetooth, NFC
Manyetik bozulmalara dayanıklı kalibrasyonsuz eğim sensörü (1)
Çeşitli çalışma modları
16GB dahili hafıza
Statik, 4G/3G/2G ağ RTK ve Radio RTK modlarında 16 saate kadar çalışma
Zorlu çevre koşullarında, IP68 güvenirlik sınıfı ile toz ve su geçirmez muhafaza
Tersus Caster Service’in (TCS) ücretsiz aboneliği: düzeltme verilerini Oscar Sabit’ten Geziciye aktarın
Performans
İzlenen GNSS Sinyalleri: GPS L1C/A, L2C, L2P, L5; GLONASS L1C/A, L2C/A; BeiDou B1, B2, B3; Galileo E1, E5A, E5B; QZSS L1C/A, L1C, L2C, L5; SBAS (EGNOS, WAAS, MSAS, GAGAN) L1C/AKanal Sayısı: 576
Tekli Nokta Konumlandırma Hassasiyeti (RMS): – Yatay: 1.5m – Düşey: 3.0m
DGPS Konumlandırma Hassasiyeti (RMS): – Yatay: 0.25m – Düşey: 0.5m
SBAS Diferansiyel Konumlandırma Hassasiyeti (RMS): – Yatay: 0.6m – Düşey: 1.2m
Yüksek Hassasiyet Statik (RMS): – Yatay: 2.5mm+0.1ppm – Düşey: 3.5mm+0.4ppm
Statik & Hızlı Statik & Kinematik(RMS): – Yatay: 2.5mm+0.5ppm – Düşey: 5mm+0.5ppm
Gerçek Zamanlı Kinematik (RMS): – Yatay: 5mm+0.5ppm – Düşey: 10mm+0.8ppm
Gözlem Doğruluğu (Zenit Doğrultusu): – C/A Kod: 15cm – P Kod: 20cm – Taşıyıcı Faz: 1mm
İlk Düzeltme Zamanı (TTFF): – Soğuk Başlama: <35s – Normal Başlama: <10s
Yeniden Kazanım: <1s
Eğim sensörü hasssasiyeti (60° kadar ) ≤2cm
Zamanlama Doğruluğu (RMS): 20ns
Hız Doğruluğu (RMS): 0.03m/s
Başlatma (tipik): <10s
Başlatma Güvenilirliği: >99.9%
Sistem ve Veri
İşletim sistemi: LinuxDepolama: 16GB Dahili Depolama
Data format: CMR,CMR+, RTCM 2.X/3.X Ağ Model Desteği: DGPS, VRS, FKP, MAC
Data Çıktı: RINEX, NMEA-0183, Tersus Binary
Veri güncelleme oranı: 20Hz
Desteklenen Yazılımlar
Tersus Nuwa MicroSurvey FieldGeniusİletişim
Hücresel
Hücresel: 4G LTE/TD-SCDMA/WCDMA/GPRS/GSM
Hücresel Bandlar (EU versiyon): LTE FDD B1/B2/B3/B4/B5/B8/B20 WCDMA B1/B2/B5/B8 GSM/GPRS 1900/1800/900/850MHz
Ağ Protokolleri: Ntrip Client, Ntrip Server, Tersus Caster Service (TCS)
Wi-Fi
WiFi: 802.11b/gBluetooth
Bluetooth: 4.1
Dahili Radyo
RF iletim gücü: 0.5W/1W/2W
Frekans aralığı: 410MHz ~ 470MHz
Çalışma modu: Yarı Çift Yönlü
Kanal aralığı: 12.5KHz / 25KHz
Modülasyon tipi: GMSK, 4FSK
Baud Hızları: 4800 / 9600 / 19200bps
Mesafe (Tipik): >5km
Radio protokol: TrimTalk450, TrimMark 3, South, Transparent, Satel
Kablolu iletişim
USB OTG: USB 2.0 x1
Serial portlar: RS232 x1
COM baud hızı: 921600bps kadar
Güç
Giriş voltajı: 9~28V DCGüç tüketimi (tipik): Ağ veya Radyo mod: ≈ 5W Radyo iletim modu (0.5W): ≈ 8W Radyo iletim modu (1W): ≈ 9W Radyo iletim modu (2W): ≈ 11W
Lityum pil: 7.4V 6400mAh x2
Fiziki Özellikler
Fiziki ÖzelliklerEkran: 1.54’’ OLED
Boyutlar: 157x157x103mm
Ağırlık: ≈ 1.2kg (bataryasız) ≈ 1.4kg (bataryalı)
Çalışma Sıcaklığı: -40℃ ~ +70℃
Depolama Sıcaklığı: -55℃ ~ +85℃
Bağıl nem: 100% yoğunlaşmamış
Toz ve Su Geçirmezlik: IP68 (En az 1 metre, en az 30 dakika su geçirmez)
Beton üzerine direk düşme: 2m
Anten IGS/NGS Kodu: TRSOSCAREU
Titreşim: MIL-STD-810G,FIG 514.6C-1
Dahili Radyo Protokolleri
| Protokol | Frekans (MHz) | Modülasyon | Adım Frekansı | Hava Baud Hızı | Seri Port Baud Hızı |
| TrimTalk450 | 410-470 | GMSK | 12.5kHz | 4800bps | 9600/19200/38400/115200bps |
| TrimTalk450 | 410-470 | GMSK | 25kHz | 9600bps | 9600/19200/38400/115200bps |
| TrimMark 3 | 410-470 | GMSK | 50kHz | 19200bps | 9600/19200/38400/115200bps |
| South | 410-470 | GMSK | 12.5kHz | 4800bps | 9600/19200/38400/115200bps |
| South | 410-470 | GMSK | 25kHz | 9600bps | 9600/19200/38400/115200bps |
| South | 410-470 | GMSK | 50kHz | 19200bps | 9600/19200/38400/115200bps |
| TransParent | 410-470 | GMSK | 12.5kHz | 4800bps | 9600/19200/38400/115200bps |
| TransParent | 410-470 | GMSK | 25kHz | 9600bps | 9600/19200/38400/115200bps |
| Satel | 410-470 | 4FSK | 12.5kHz | 9600bps | 9600/19200/38400/115200bps |
